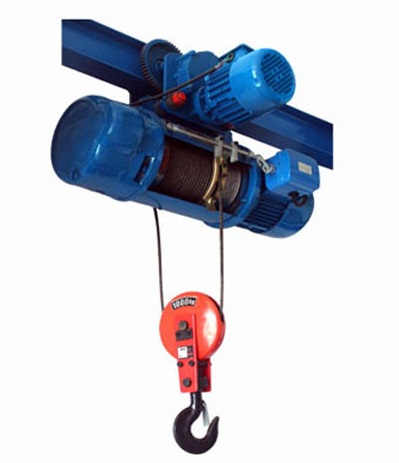

CD1型钢丝绳电动葫芦
清苑县富特起重机械制造有限公司
欢迎来电咨询！
15100260299
产品简介：
我们拥有成熟的锻压、冲压和自动焊接设备。成熟的机加工技术，保障了CD1型钢丝绳电动葫芦的产品质量。本产品采用较大起动力矩锥形转子制动异步电动机，无需外加制动器。电机负载持续率为25%，电机采用B级或F级绝缘，电机防护等级IP44/IP54，本品采用三级定轴斜齿轮传动结构，齿轮和齿轮轴用经过热处理的合金钢制成。箱盖由优质铸铁制成，装配严密，密封良好。采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的位置。确保了电动葫芦的安全运行。电器元件寿命长，使用更可靠。采用GB1102-74〔6*37+1〕型起重钢丝绳，保证了经久又耐用。并有绳操纵和无绳遥控两种方式。
我公司也可以根据客户提供得样品和设计图纸生产各种非标钢丝绳电动葫芦产品，以满足客户不同得需求。我们奉行科技是第一生产力的原则并且严格贯彻质量标准，从采购原材料到货物运输整个流程都有严格控制。我们的目标是产品合格率达到100%，确保产品的优质精良。
适用范围：
以工字钢为轨道的电动单粮、手动单梁、桥式、悬挂、悬臂、龙门等起重机上使用。广泛应用在工厂、货栈、码头、电站、伐木场等场合。
CD1钢丝绳电动葫芦的特点：
具有重量轻、体积小、结构紧凑、品种规格多、运行平稳等优点可以在同一平面上做垂直、弯曲、循环的架空轨道上使用。
CD1型钢丝绳电动葫芦组成部分：
钢丝绳电动葫芦组成的部分大致可分为：减速器、控制箱、钢丝绳、锥形电动机、按钮开关。
减速器：是采用三级定轴斜齿轮传动机构，齿轮和齿轮轴均经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。
控制箱：是采用能在紧急情况下切断主电路，并带有一个上下行程保护段火限位器的装置。
钢丝绳：是采用型起重钢丝绳，它保证了经久耐用。锥形电动机：起升电机采用较大的动力矩锥形转子制动异步电动机，无须外加制动器。
按钮开关：采用手操式，轻巧灵便，分有绳操纵和无绳遥控两种方式
CD1型钢丝绳电动葫芦规格型号参数：
|
型号 |
0.25TON |
0.5TON |
1TON |
2TON |
3TON |
5TON |
10TON |
|
起重量 吨 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
10 |
|
标准起重高度 米 |
3-9 |
6-12 |
6-30 |
6-30 |
6-30 |
6-30 |
6-30 |
|
起升速度 米/分 |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
7(7/0.7) |
|
运行速度米/分 |
20(30) |
||||||
|
钢丝绳型号 |
6×19-3.6 |
6×37-4.8-180 |
6×37-7.4-180 |
6×37-11-155 |
6×37-13-170 |
6×37-15-200 |
6×37-15-200 |
|
工字梁轨道型号 |
16-22b |
16-28b |
16-28b |
20a-32c |
20a-32c |
25a-63c |
28a-63c |
|
环形轨道最小半径 米 |
0.8 |
1.5 |
1.5-4 |
2-4 |
2-4 |
2.5-5 |
3.5-9 |
|
电压 伏 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
频率 赫兹 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
相数 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
产品结构图：
cd1钢丝绳电动葫芦减速器图片：
生产过程实拍图：
